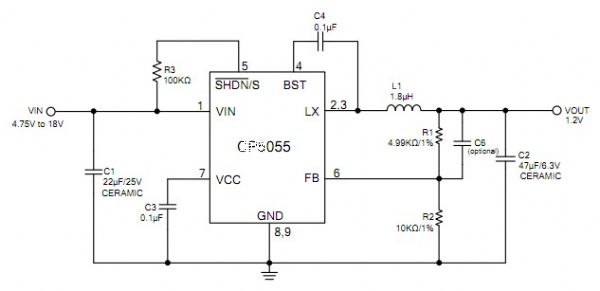

cp5055是芯能偉業科技自主開發的5a降壓型同步整流芯片，是國內首家大電流同步5a芯片，內部集成極低rds內阻20豪歐金屬氧化物半導體場效應晶體管的。輸入工作電壓寬至4.75v到21v，輸出電壓1.0v可調至20v。5a的連續負載電流輸出可保證系統各狀態下穩定運行。其效率高達95％，滿足各系統日益增強的節能和持久工作的求。內部振蕩頻率500khz ,以保證對系統其它部分的emi干擾最小。該芯片還具有軟啟動和逐周期過流保護、短路保護及過溫保護功能。

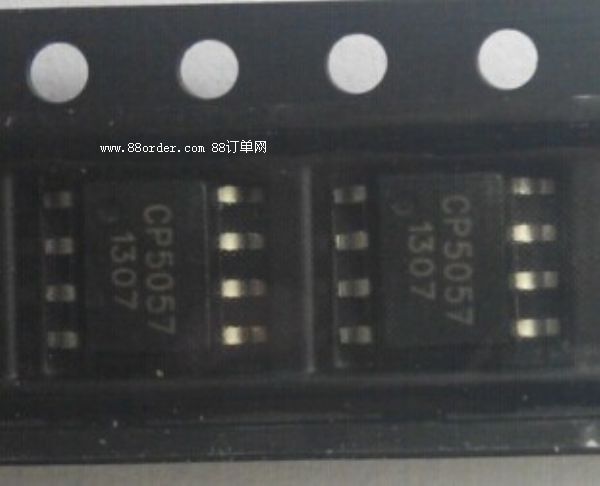

cp5055采用標準sop-8(exposed pad)封裝，充分考慮大電流負載的散熱問題。將ic所產生的熱量從芯片內部傳導至引線框架，并通過底部的散熱片到達pcb板銅面提高散熱性能極大的保證了芯片大電流狀態下的穩定性。

應用領域：

1.網絡通訊設備

2. 2.lcdtv 液晶顯示器

3.3.上網本 mid

4. 4.機頂盒，消費類數碼終端

5. 5.rfid無線識別終端
