ls-2滅火檢測報警系統是根據石化、治金、煤化工、陶瓷等行業的需要，專門設計、開發的一種火焰檢測報警系統。該產品配備火焰檢測器，具有有簡單、可靠，使用維護方便等特點，適用于各種燃?xì)�、燃油燃燒器的火焰檢測及滅火報警。

一、功能：

       滅火檢測報警系統是控制燃燒器點火裝置自動點火，點火時自動打開燃料閥，在設定的時間內沒有點燃，控制器自動關閉燃料閥并報警，如點火成功則保持燃料閥正常供應。

二、主要技術參數：

■  工作電源： 220vac/50hz

■  功    耗： 100w

■  火焰響應時間： 見火響應≤1s

熄火響應1~3s

■        顯示：控制柜通電時電源指示燈（紅色）亮

熄火響應時工作指示燈（綠色）滅，聲光報警器報警

見火響應時工作指示燈（綠色）亮

■  輸出： 繼電器兩對常閉、常開無源觸點，容量220vac·2a/點

熄火響應時常閉觸點閉合，常開觸點斷開

見火響應時常閉觸點斷開，常開觸點閉合

■  環境溫度： 監測器：－40℃～50℃

火焰檢測電極：1200℃

■  外形尺寸： 400×300×100（mm）

 ■  安裝孔尺寸： 4－Æ10mm

 ■  電極型號： dj系列 (火焰檢測電極長度可按要求訂做)

三、安裝與接線：

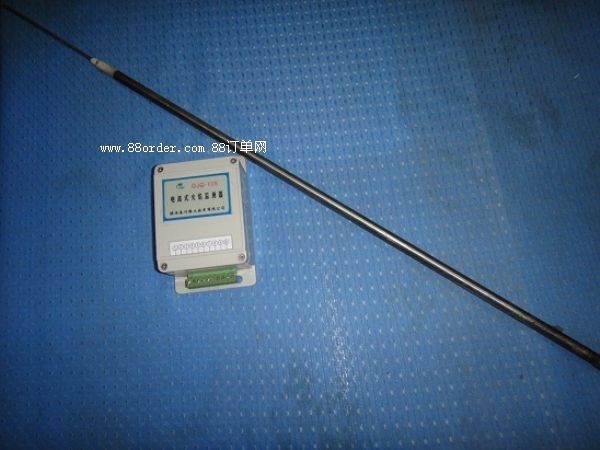

■  檢測電極的安裝

       在燃燒器上選擇一適當?shù)奈恢瞄_φ25孔，并將安裝支座焊接于孔上。將火焰檢測電極插入安裝支座上，安裝支座上設有一顆m2.5的鎖緊螺釘是用來固定和調節火焰檢測電極的插入深度�；鹧鏅z測電極的安裝位置應在燃燒器的出口邊緣處，保證燃燒器在大、小負荷的情況下，都能使電極頭可靠接觸到火焰。電極的中心電極需要對地絕緣，不要接觸燃燒器內的金屬材料及耐火材料。切忌把電極深入到火焰前端高溫區，這樣很容易使電極氧化燒損，致使火焰檢測不可靠，同時使電極使用壽命縮短。

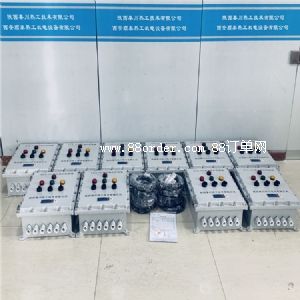

■  控制箱的安裝

      控制箱的結構為壁掛式，用四只m8的螺栓就設備現場合適位置安裝既可, 安裝位置要避免受到高溫、強烈震動或沖擊。
