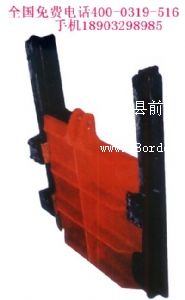

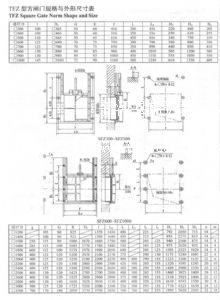

鑄鐵鑲銅方閘門型號及規格 ssfz-700×700（寬×高）

（配套qa50啟閉機）   雙向升桿式

主要參數：

安裝形式：靠壁式

承壓方向：正反向受壓

承壓力：正向承壓≯0.1mpa 反向承壓0.06mpa

滲透量：正向≯1.25l/m.min    反向≯2.5l/m.min

配套啟閉機型號

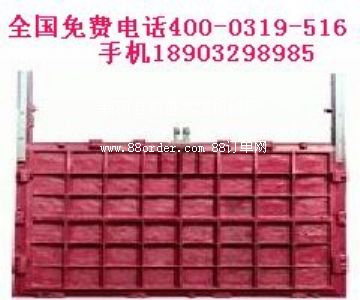

合金鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。

（1）門框由合金鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門創及立車精加工并分別加工一道槽，以便鑲?cè)肭嚆~密封面。

（2）門體為整體鑄造的方形和圓形開板，并應在迎水面自帶“井”字形的加強筋，加強筋的數量視閘門規格大小而定，一般間距為250～350mm之間，門體平面精加工并帶有鑲銅條的槽，以便鑲?cè)肭嚆~密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳為鑄鋼，門體與吊耳的兩接角面精加工之后用螺栓固定，吊耳的銷軸孔用鏜床加工。

（3）導軌用合金鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲?cè)肭嚆~，減少門體上下運行時的磨擦力，導軌和門框連接的接觸部位精加工，用螺栓聯接，并沒有定位銷防止錯位。

（4）楔緊裝置：為達到閘門的止水效果，閘門兩側應設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整，當閘門的某一處止水效果不好時可局部調整楔塊，當門體未關到位或已到位而楔塊尚楔緊時，需調整全部楔塊。

（5）密封面應采用銅條或銅圈分別鑲?cè)腴T(mén)框和門體的槽內蒙古自治區，密封面銅條鑲好之后用龍門刨銑床進行銑削，磨削加工，應保證門框和門體之間的密切配合。

（6）絲桿由圓鋼制成梯形螺紋，其精度應達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機50mm，絲桿總長度超過500mm時，應作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，應增設軸導架，軸導架由鑄鐵襯套管安裝在多功鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。

（7）所有合金鑄鐵部件的最小厚度＞20mm。

（8）門框、門體應按最大工作水頭設計，其拉伸和剪切強度的安全系數不應小于5，撓度不應大于構件的1/1500，導軸的拉伸、壓縮和剪切強度的安全系數不應小于5。

（9）當反向水壓超過3.0m時，采用雙向閘門。雙向受壓閘門結構主要特性：

a、防止反向受壓時門體與框的間隙增大，應增加上下楔塊，確保門體與門框密封間隙≤0.08mm的間隙,滲漏量控制在最大反向水頭時滲漏量≤2.5l/m.min。

 b、閘門的門體結構應考慮反向中受壓時門體的承壓力。

c、為加強閘門與墻體聯結的牢固性，增加連接螺栓的數量。

（10）電動啟閉機采用電動裝置形式，有高度顯示，過力矩保護功能。
