產品概述

cg-04-d1型翻斗式雨量傳感器是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要。

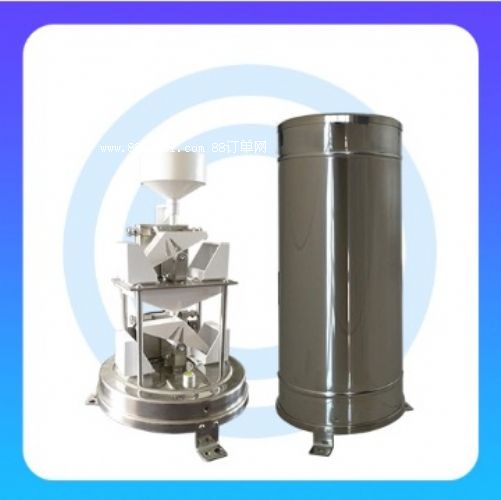

本儀器由承雨器部件和計量部件等組成。承雨口采用口徑φ200mm。計量組件是兩個翻斗式機械雙穩態秤重機構成，其功能是將以mm計的降雨深度轉換為開關信號輸出。

1、功能特點

◆翻斗部件由上下兩個翻斗構造而成，上翻斗用于緩沖進入的水流，下翻斗用于測量，以減少由于降水強度不同所造成的測量誤差。

◆把不同強度的自然降水，調節為比較均勻的降水強度，量程寬、精度高，穩定性好。

◆雙翻斗構造而成，精度高，穩定性好

◆線性度好，傳輸距離長，抗干擾能力強

◆漏斗處設計網孔，防止樹葉等雜物阻塞雨量下流

◆翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠

◆儀器外殼用不銹鋼制成，不起銹，外觀質量佳

◆承雨口采用不銹鋼皮整體沖拉而成，光潔度高，滯水產生的誤差小

◆底盤內部設有水平調節泡，可以輔助底角將設備調整到水平位置

2、適用范圍

可用于氣象臺（站）、水文站、農林、國防、野外測報站等有關部門，配合我公司自主研發生產的雨量記錄儀來測量降水量、降水強度、降水時間等，也可為防洪、供水調度、電站水庫水情管理提供原始數據。

3、工作、存儲條件

工作溫度：-10～50°c 工作濕度：＜rh(40°c )

儲存溫度：-40～125°c 儲存濕度：＜80％（無凝結）

工作原理

雨水進入承水口，經過漏斗流入上翻斗。上翻斗承積水量達到上限（0.2/0.5mm）時，發生翻轉，經匯集漏斗和節流管注入計量翻斗，把不同強度的自然降水調節為比較均勻的中等強度降水。計量翻斗翻動一次為0.2/0.5mm降水量，隨之雨水由計量翻斗進入記數翻斗在記數翻斗中部裝有一塊小磁鋼，磁鋼的上面裝有干簧開關，記數翻斗翻轉一次，干簧管開關閉合一次，產生一個脈沖信號送至采集器中的計數器進行計數，每個計數為0.2/0.5mm降水量。

技術參數

供電電壓：5v～24v dc(485型需要，脈沖不需要)

承雨口徑：φ200mm

刃口銳角：45°

測量范圍：雨強0.01mm/min～4mm/min（允許通過雨強上限8mm/min）

測量誤差：±2％

分辨率：0.2mm、0.5mm

信號輸出：

脈沖型

信號：單干簧管通斷脈沖信號

485型

通訊協議：modbus-rtu（可定制）

設備功耗：<15ma

防護等級：ip66

尺寸、重量

外型尺寸：ф220mm*560mm

整機重量：約3.75kg
